物联网项目记录（1） 服务器配置（MQTT）

嵌入式
3.6k words

最近在移植之前物联网的竞赛项目的时候，重新整理了一下并记录。以便后面再次移植或者传给后人（）。

需要：云服务器*1，镜像Ubuntu系统。

配置上，项目最初部署在华为云上，内存8G，带宽10M/s，硬盘120G（硬盘一般用不满，主要是内存和带宽）。

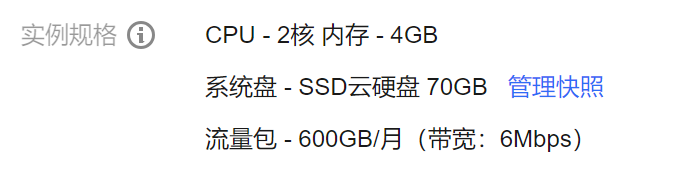

图传想要达到较好的质量，实测带宽10M/s是至少的，这样传递QQVGA的图像才能不明显卡顿。但是实际上图像处理可以放在边缘处理，就可以降低带宽需求。内存是考虑到运行深度学习模型需要的，但是也可以通过优化算法来降低需求。因此后期移植，我考虑的一个新的配置是内存4G，带宽6M/s，硬盘70G。

image-20240922022018669

开发环境搭建

远程连接服务器的推荐用Finalshell，集成了FTP和shell，非常好用。具体过程略。可以参考这篇文章，这个。

这一步主要搭建EMQX，所以没什么代码量。后面面对前后端处理的HTTP服务器搭建时，就可以考虑用vscode的远程资源管理器来写代码。

EMQX配置

命令行按行逐个运行下列指令。

1
2
3
curl -s https://assets.emqx.com/scripts/install-emqx-deb.sh | sudo bash
sudo apt-get install emqx
sudo systemctl start emqx

如果你的端口已经全部开放，这时候浏览器输入<服务器ip>：18083就可以进入EMQX的后台管理系统。但是大部分云服务器是默认不打开这些端口的，需要在安全组配置。

EMQX需要哪些端口？服务器输入：

1
sudo lsof -i

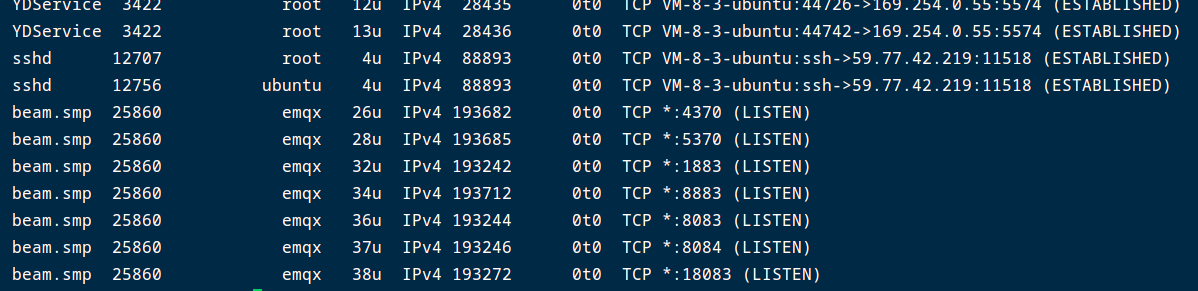

找到所有是EMQX使用的端口：

image-20240922023609152

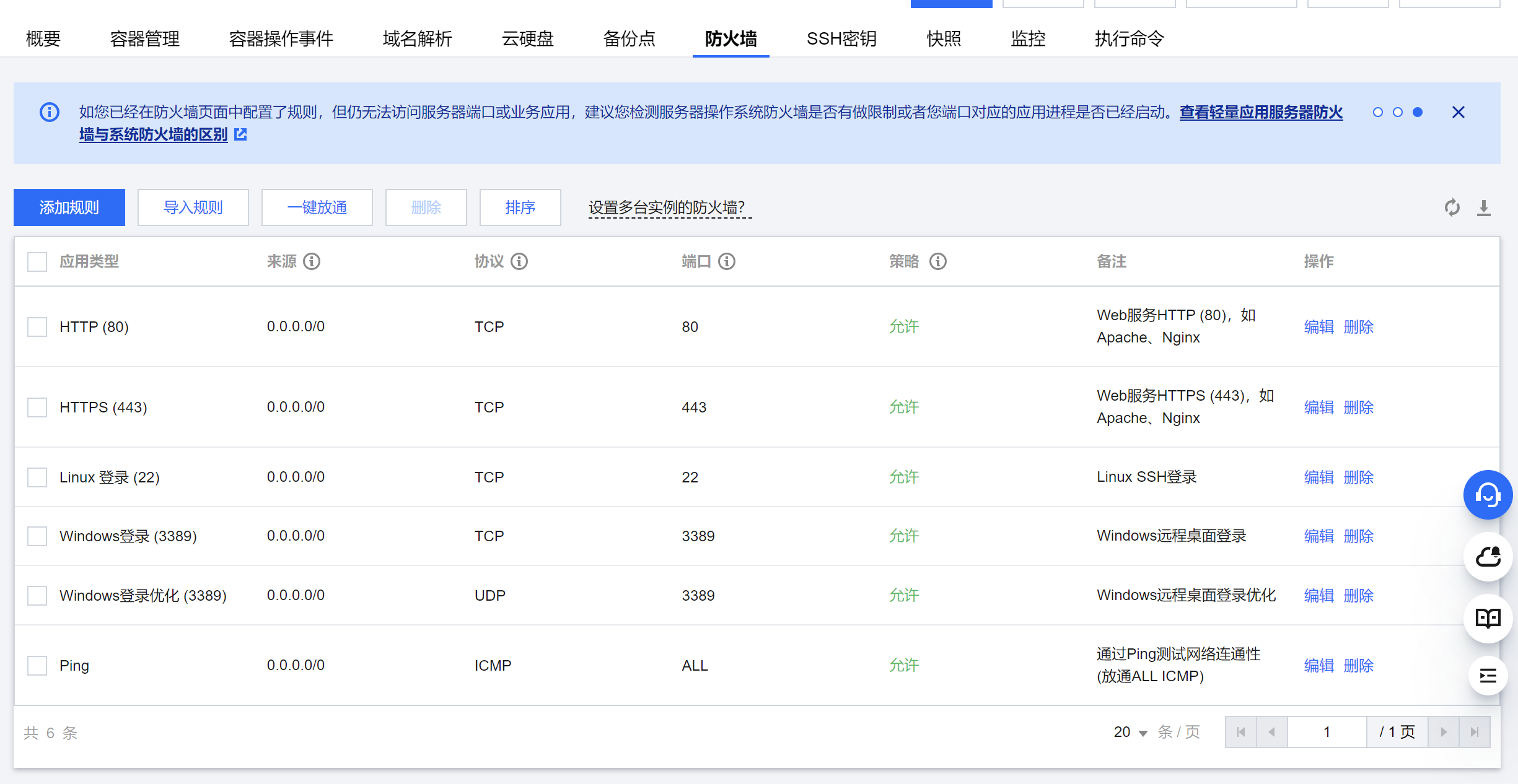

这些就是我们需要在云服务器厂商的后台开放的端口。进入云服务器厂商的后台，以腾讯云为例，找到“防火墙”（大概这个意思，华为云我记得是叫安全组）。

image-20240922023203850

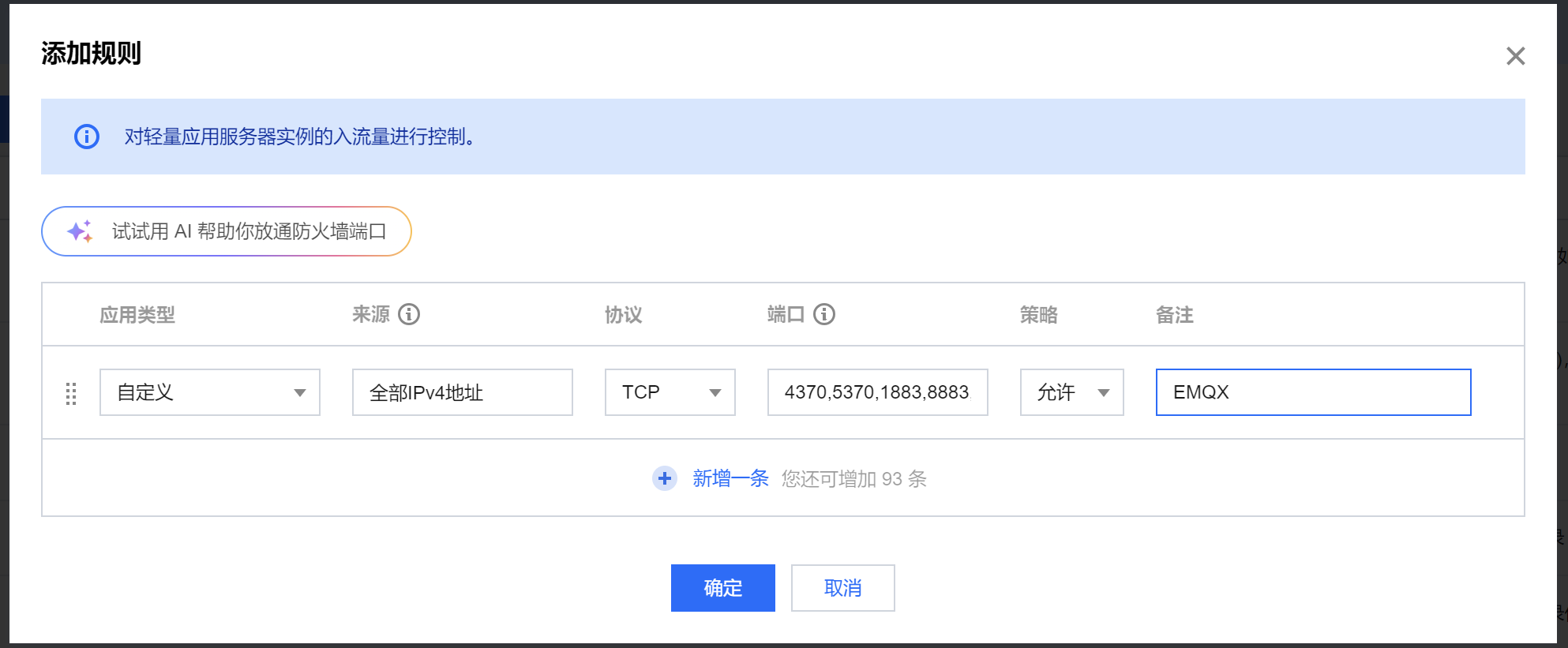

点击添加规则，添加上述我们查询得知需要的端口。（为了图方便把所有端口都打开也行，但是不推荐）。

image-20240922023946096

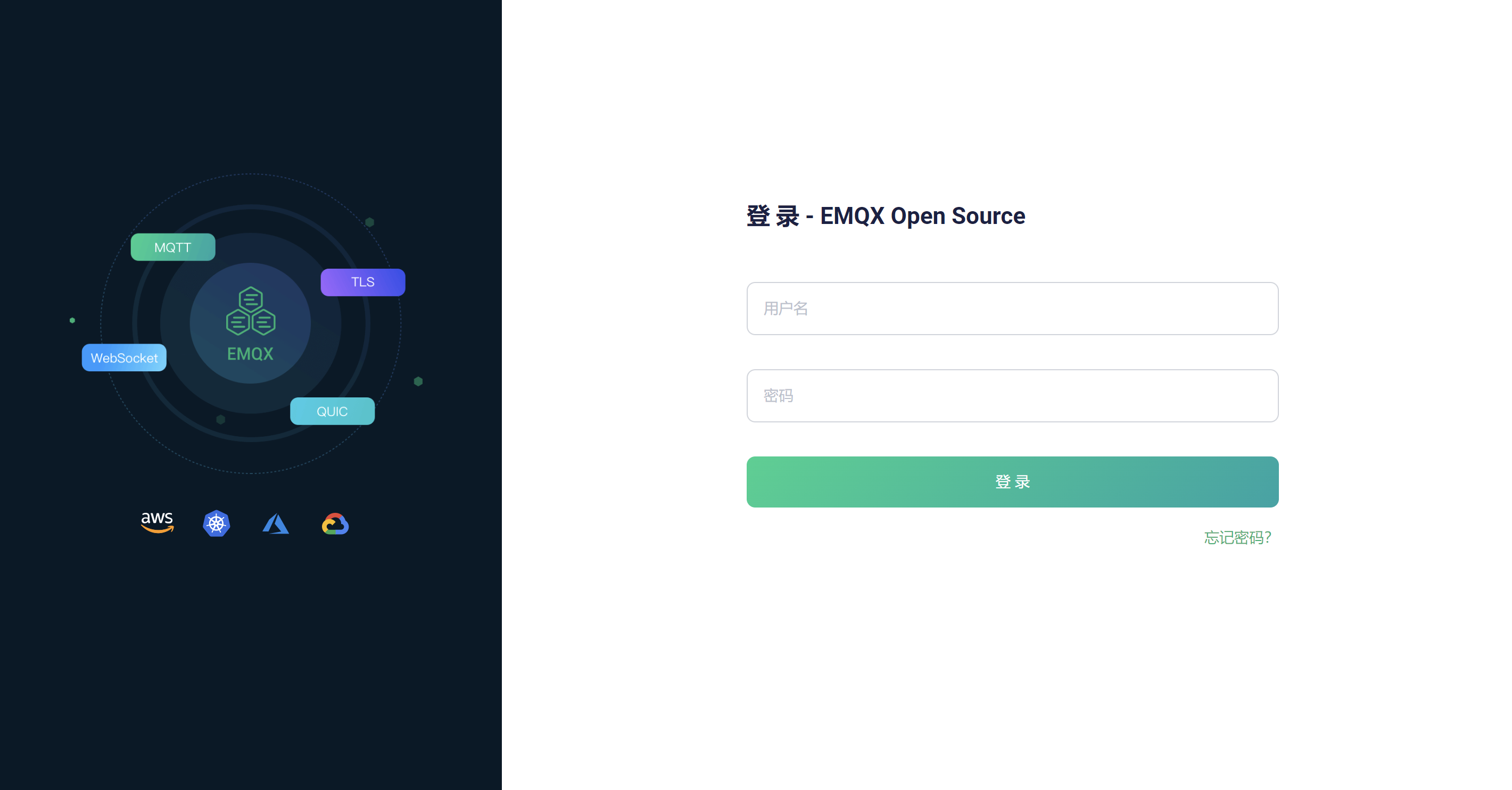

现在浏览器输入<服务器ip>：18083，就可以看见后台了：

如果浏览器进不了这个网页后台，要么是服务器端口没有放开（上一步有问题），要么是浏览器自动解析成了https，而EMQX默认是http，这时候在浏览器输入<服务器ip>：18083，然后手动改成http就可以了。

image-20240922024128957

初始时，用户名是admin，密码是public。

简单测试

在手头没有嵌入式设备的情况下，简单用python测试一下是否可行。

在本地电脑上新建一个项目文件夹（叫什么可以，我叫mqtt_tester），新建三个文件，config.yaml，sender.py，listener.py，分别用来存储一些服务器和客户端配置文本、运行时负责模拟发送、运行时模拟接收。

预先需要pip一些包：

1
2
pip install paho-mqtt
pip install pyyaml

下面是config.yaml：

1
2
3
4
5
6
7
8
server:
  address: "<服务器ip>"              # MQTT服务器地址
  port: 1883                        # MQTT服务器端口
  topics:                           # 可订阅主题
    - "mqtt/test"                       # 测试主题

client:
  name: "mqtt_tester"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
"""
    sender.py
    模拟客户端，测试MQTT服务器收发消息
"""

import os
import paho.mqtt.client as mqtt
import yaml

# 获取当前脚本文件的绝对路径，然后获取同目录下的config.yaml文件的路径
current_dir = os.path.dirname(os.path.abspath(__file__))
config_path = os.path.join(current_dir, 'config.yaml')
with open(config_path, 'r', encoding='utf-8') as file:
    config = yaml.safe_load(file)
broker_address = config['server']['address']
broker_port = config['server']['port']

def on_connect(client, userdata, flags, rc):
    print(f"Connected with result code {rc}")

client = mqtt.Client()
client.on_connect = on_connect
client.username_pw_set(config['client']['name'])
client.connect(broker_address, broker_port, 60)

client.loop_start()

while True:
    topic = input("请输入主题: ")
    message = input("请输入消息内容: ")#.encode('gbk') #后面可以选编码格式，简单测试不需要
    client.publish(topic, message)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
"""
	listener.py
	测试MQTT监听程序
"""

import os
import paho.mqtt.client as mqtt
import yaml

current_dir = os.path.dirname(os.path.abspath(__file__))
config_path = os.path.join(current_dir, 'config.yaml')

with open('config.yaml', 'r', encoding='utf-8') as file:
    config = yaml.safe_load(file)
MQTT_SERVER = config['server']['address']
MQTT_PORT = config['server']['port']
MQTT_TOPIC = config['server']['topics']

def on_message(client, userdata, msg):
    try:
        message = msg.payload.decode('utf-8')  # 尝试用UTF-8解码
    except UnicodeDecodeError:
        message = msg.payload.decode('gbk')  # 如果失败，改用GBK解码
    topic = msg.topic
    print(f"Received message '{message}' on topic '{topic}'")

def on_connect(client, userdata, flags, rc):
    print("Connected with result code "+str(rc))
    for topic in MQTT_TOPIC:
        client.subscribe(topic)

if __name__ == '__main__':
    client = mqtt.Client()
    client.on_connect = on_connect
    client.on_message = on_message

    client.username_pw_set(config['client']['name'])
    client.connect(MQTT_SERVER, MQTT_PORT, 60)

    client.loop_forever()

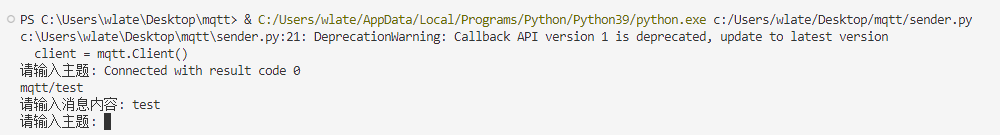

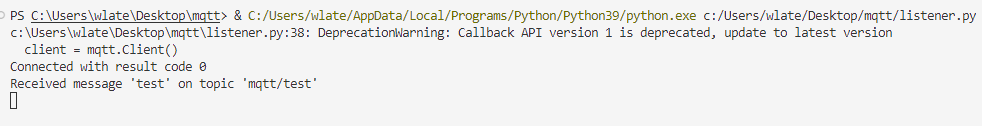

同时运行上述两个sender.py和listener.py，在前者的控制台中输入主题和消息内容，切换到后者的控制台，就可以看见已经收到了消息：

image-20240922030511802

image-20240922030521758

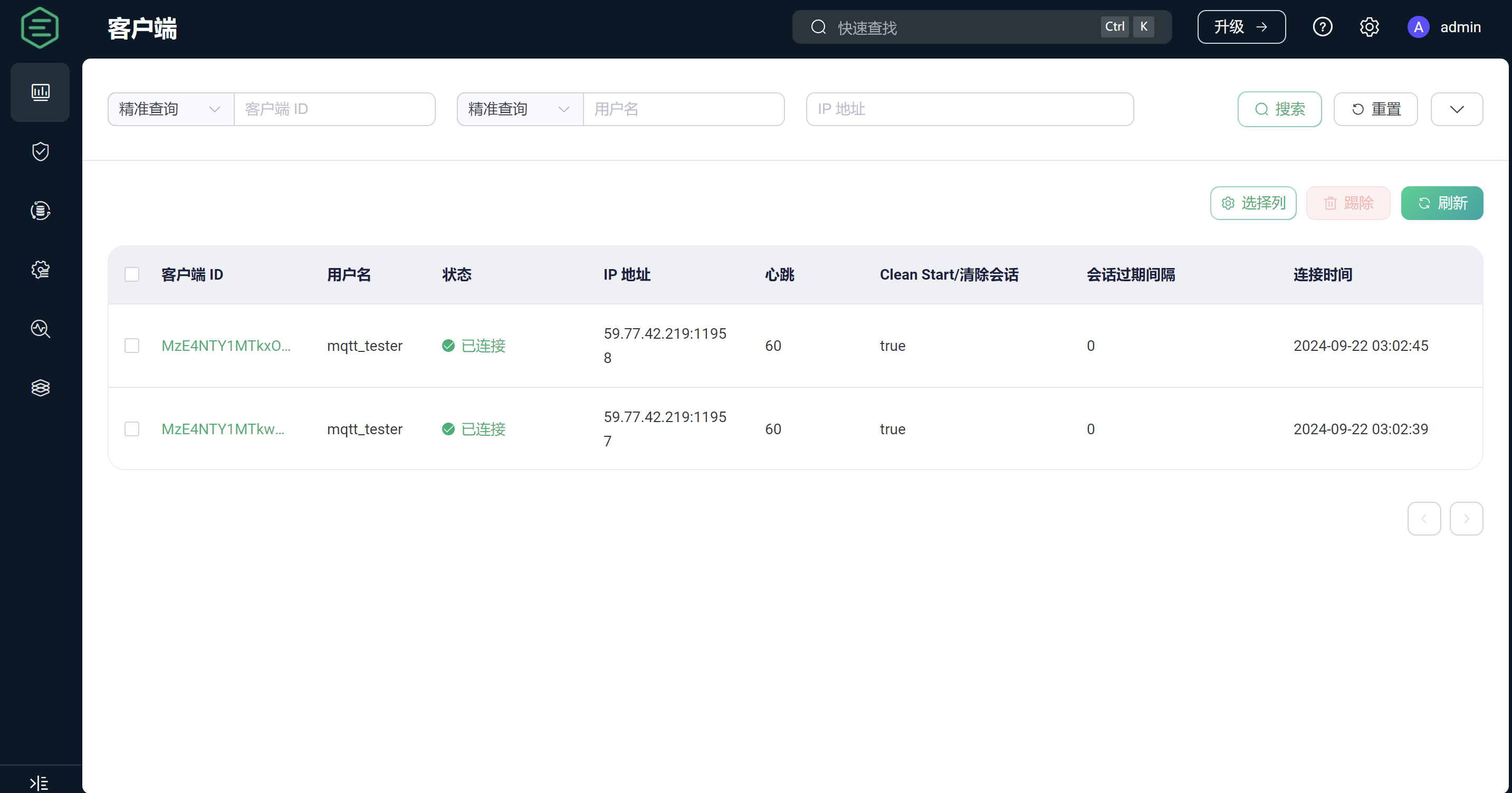

不要关闭控制台，打开前面的EMQX后台网页，进入客户端，可以看见两个连接的客户端。

image-20240922030856835
